技術參數 - 百得BGN400 DSPGN ME

較小功率輸出	400	kW
較大功率輸出	3950	kW
較小燃氣流量	40	M³/h
較大燃氣流量	395	M³/h
電機額定功率	7.5	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	322	kg

法蘭尺寸 - 百得BGN400 DSPGN ME

型號	百得BGN400 DSPGN ME
I		mm
I1		mm
L		mm
M		mm
N		mm

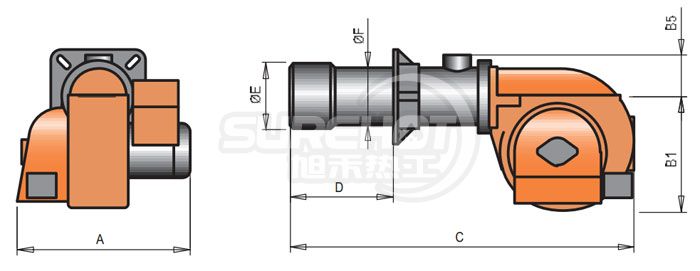

外形尺寸 - 百得BGN400 DSPGN ME

型號	百得BGN400 DSPGN ME
A		mm
B1		mm
B5		mm
C		mm
D		mm
E		mm
F		mm

負荷圖 - 百得BGN400 DSPGN ME

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BGN400 DSPGN ME

4Gr54Sw5bC65a+4" src="http://m.ninghainews.cn/uploadfile/2014/0617/20140617033821545.jpg" style="width: 700px; height: 688px;" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得BGN400 DSPGN ME

	包裝長度(L)	2030	mm
	包裝寬度(W)	1210	mm
	包裝高度(H)	990	mm
	包裝重量	340	kg
