技術參數 - 百得TBG55

較小功率輸出	190	kW
較大功率輸出	550	kW
較小燃?xì)饬髁?/strong>	19	M³/h
較大燃?xì)饬髁?/strong>	55	M³/h
電機額定功率	0.55	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	--	kg

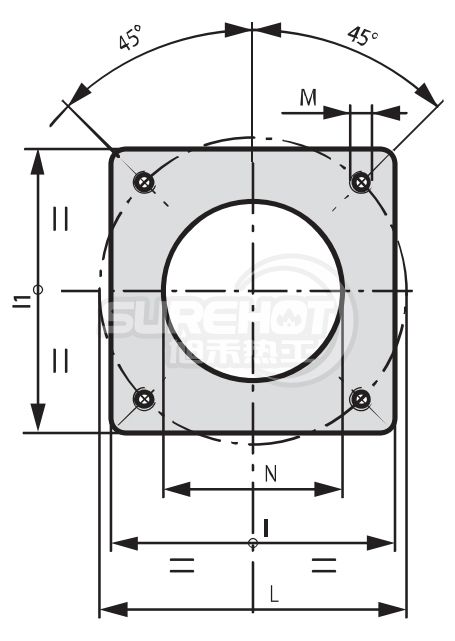

法蘭尺寸 - 百得TBG55

型號	百得TBG55
I		mm
I1		mm
L		mm
M		mm
N		mm

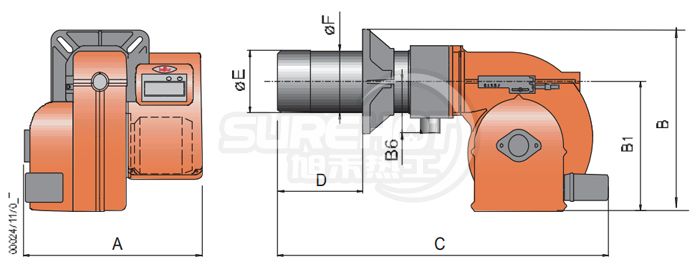

外形尺寸 - 百得TBG55

型號	百得TBG55
A		mm
B		mm
B1		mm
B6		mm
C		mm
D		mm
E		mm
F

負荷圖 - 百得TBG55

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 百得TBG55

4Gr54Sw5bC65a+4" src="http://m.ninghainews.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得TBG55

	包裝長度(L)	--	mm
	包裝寬度(W)	--	mm
	包裝高度(H)	--	mm
	包裝重量	75	kg
