技術參數 - 百得BTG11P

較小功率輸出	48.8	kW
較大功率輸出	99	kW
較小燃氣流量	4.8	M³/h
較大燃氣流量	10	M³/h
電機額定功率	0.11	kW
電源供應相數	1	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	220	V
重量	--	kg

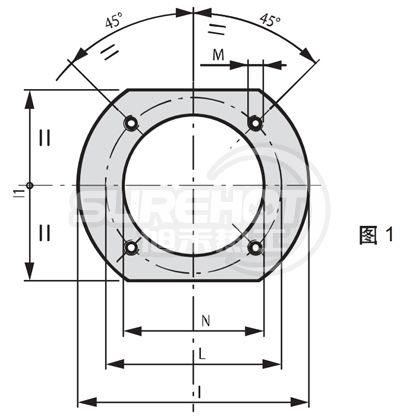

法蘭尺寸 - 百得BTG11P

型號	百得BTG11P
I	170	mm
L1	144	mm
L	135-161	mm
M	M8	mm
N	95	mm

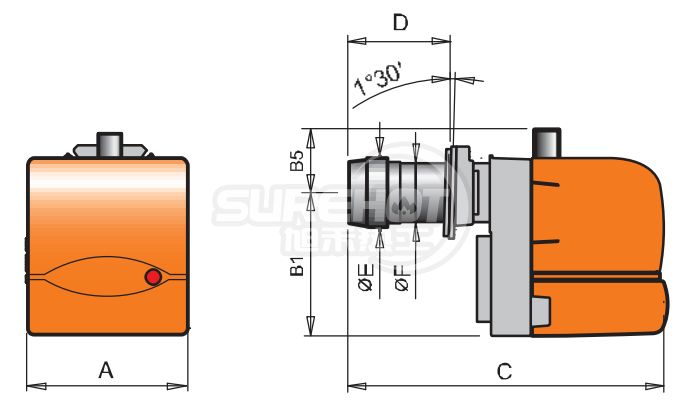

外形尺寸 - 百得BTG11P

型號	百得BTG11P
A	250	mm
B1	170	mm
B5	48	mm
C	330	mm
D	90	mm
E	90	mm
F	90	mm

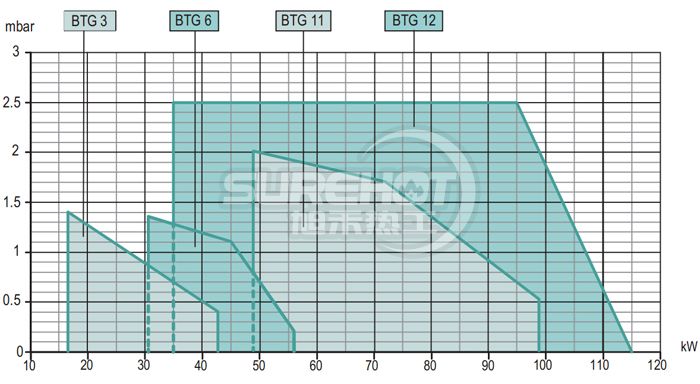

負荷圖 - 百得BTG11P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BTG11P

4Gr54Sw5bC65a+4" src="http://m.ninghainews.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px;" />

• 舉例：
• 燃燒器輸出功率 = 500 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.4 m (中間值)

包裝說明 - 百得BTG11P

	包裝長度(L)	540	mm
	包裝寬度(W)	300	mm
	包裝高度(H)	320	mm
	包裝重量	12	kg
